Fabricação de Estacas de Concreto em SP

  • As estacas são fabricadas em comprimentos de 6, 8 e 10 metros
  • As estacas poderão ser emendadas por anéis metálicos, unidos por cordão contínuo de solda
  • Estacas com comprimentos diferentes do padrão, sob consulta

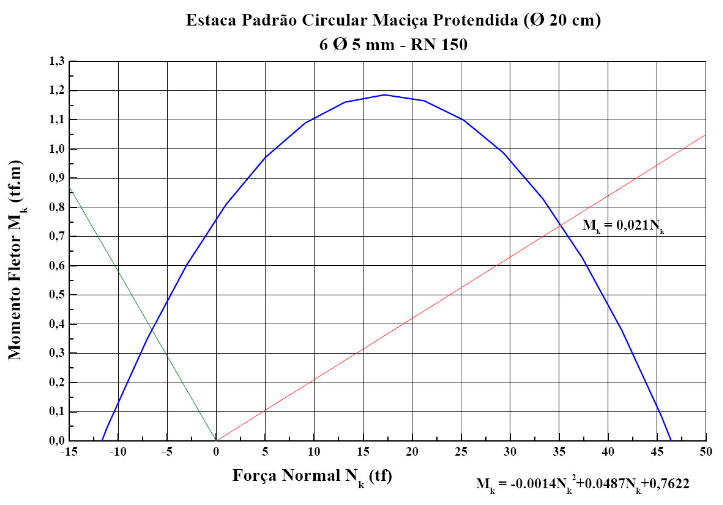

Estaca Padrão Circular Maciça Protendida de 20cm e 6 Metros - RN 150 Fabricada na IPR

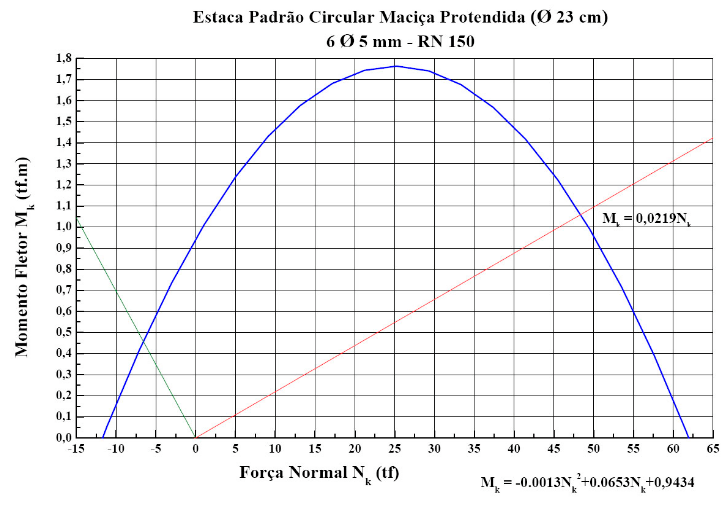

Estaca Padrão Circular Maciça Protendida de 23cm e 6 Metros - RN 150 Fabricada na IPR

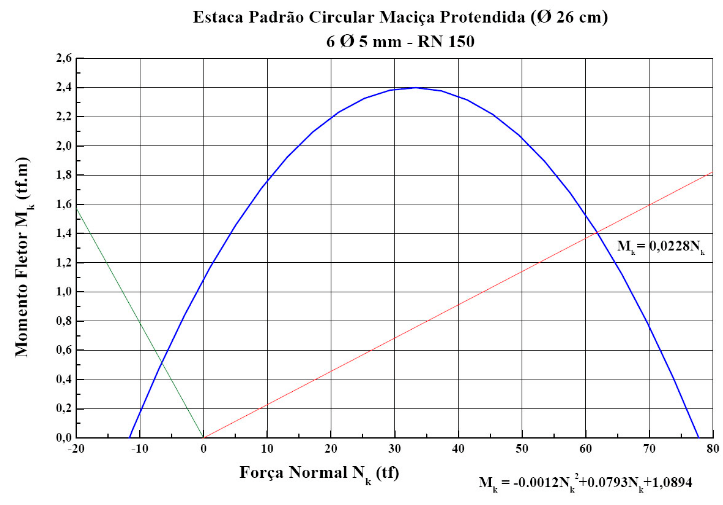

Estaca Padrão Circular Maciça Protendida de 26cm e 6 Metros - RN 150 Fabricada na IPR

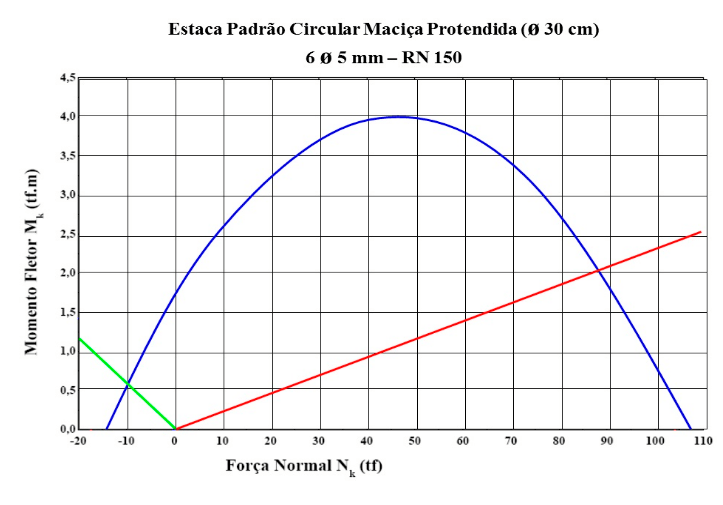

Estaca Padrão Circular Maciça Protendida de 30cm e 6 Metros - RN 150 Fabricada na IPR

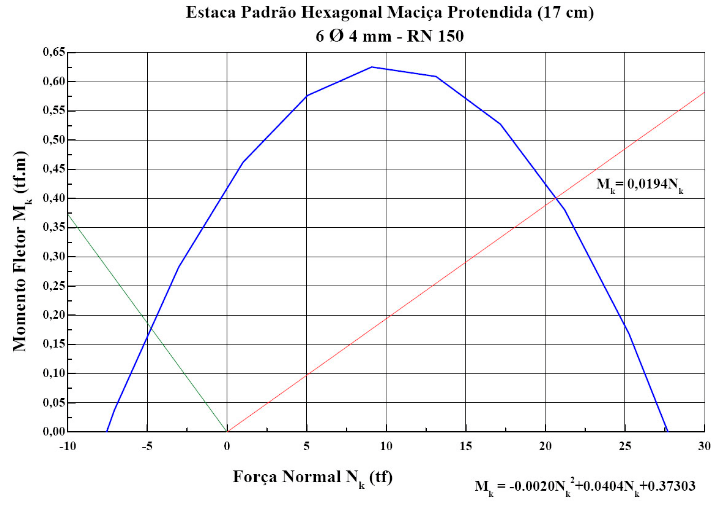

Hexagonal Maciça Protendida (17 cm) - Fabricada na IPR
Hexagonal Maciça Protendida (33 cm) - Fabricada na IPR

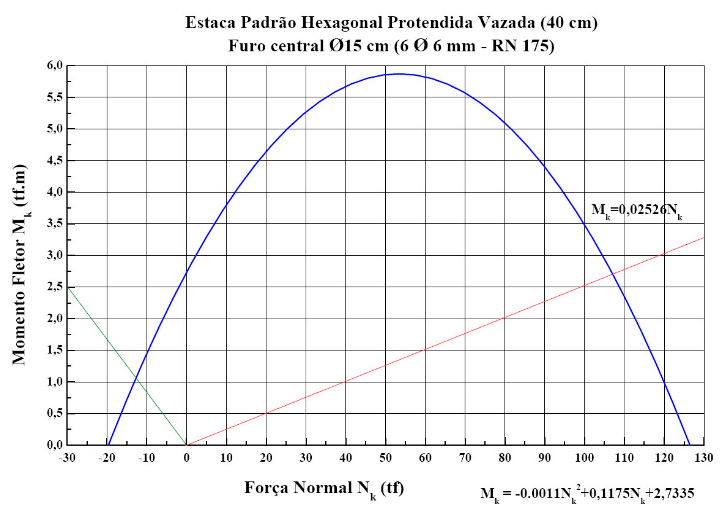

Hexagonal Vazada Protendida (40 cm) - Furo Central - RN 175 - Fabricada na IPR

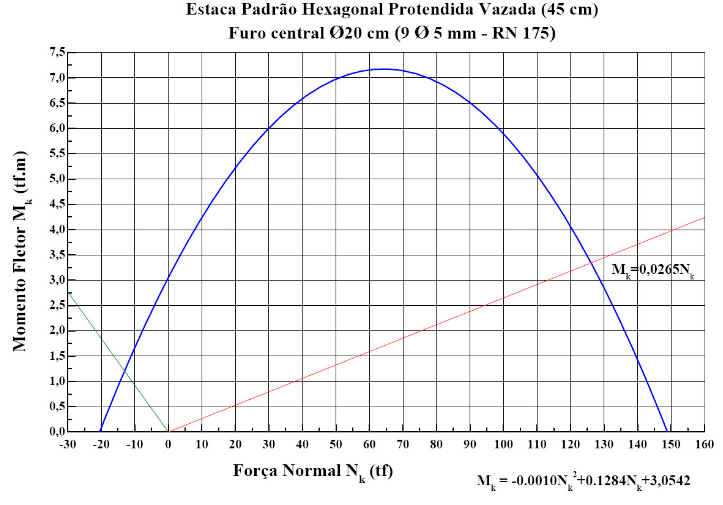

Hexagonal Vazada Protendida (45 cm) - Furo Central - RN 175 - Fabricada na IPR

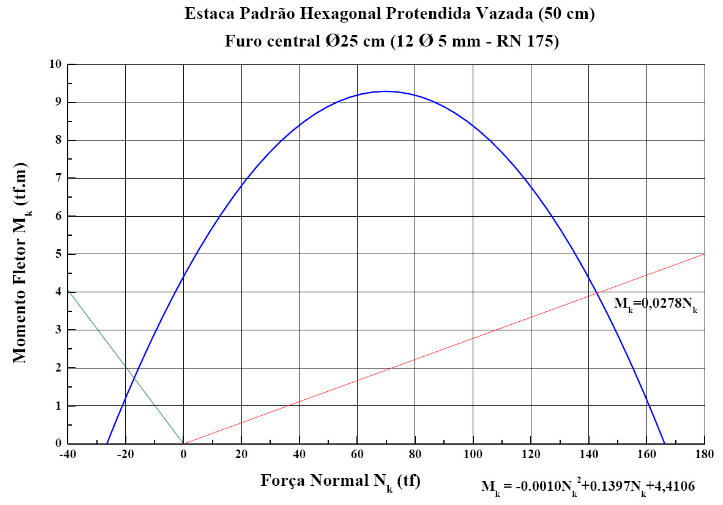

Hexagonal Vazada Protendida (50 cm) - Furo Central - RN 175 - Fabricada na IPR

ESTACAS IPR – CARACTERÍSTICAS TÉCNICAS

ESTACA DE CONCRETO PROTENDIDO CIRCULAR

Estaca Tipo Área Concreto (cm²) Área Cheia (cm²) Perímetro (cm) Massa Nominal (kg/m) W. min (cm?) l min (cm²) r min (cm) Compreensão Admissível (tf) Tração Admissível (tf)
C20 Maciça 314 314 63 85 785 7.854 5,0 38 6,6
C23 Maciça 415 415 72 114 1.194 13.736 5,8 55 7,5
C26 Maciça 531 531 82 135 1.725 22.431 6,5 72 7,5
C30 Maciça 707 707 94 165 2.651 39.761 7,5 98 11,2

ESTACA DE CONCRETO PROTENDIDO HEXAGONAL

Estaca Tipo Área Concreto (cm²) Área Cheia (cm²) Perímetro (cm) Massa Nominal (kg/m) W. min (cm?) l min (cm²) r min (cm) Compreensão Admissível (tf) Tração Admissível (tf)
H17 Maciça 188 188 51 47 333 2.825 3,9 24 4,8
H33 Maciça 708 708 99 177 2.432 40.121 7,5 98 11,2
Hv40 Vazada 863 863 120 215 4.856 84.123 9,9 125 13,0
Hv45 Vazada 1.002 1.002 135 250 6.715 130.875 11,4 145 13,0
Hv50 Vazada 1.134 1.134 150 299 8.878 192.271 13,0 165 17,5

Características Técnicas:

  • Aço protendido RN 150 (6 fios ø 5mm ou ø 6mm), fyk = 1.500 Mpa
  • Espiras ø 4.2mm CA 60
  • Anel de Emenda 3/16″ x 2″
  • Armação da Emenda ø 8mm CA 50 A
  • Concreto fck >= 40 Mpa
  • Com modernos equipamentos, alta tecnologia e laboratório próprio, a IPR, efetua o acompanhamento em todas as etapas do processo de fabricação das estacas, garantido maior qualidade no produto final.
